产品概述

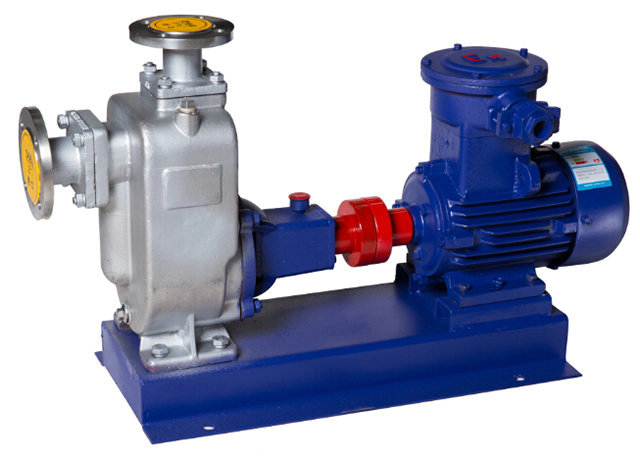

ZWPB型自吸不锈钢防爆排污泵由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。过流部件为304不锈钢、316不锈钢或更高标准的不锈钢材质，配防爆电机、耐酸碱、抗腐蚀、腐蚀性介质、易燃易爆的介质。结构紧凑、运行平稳、自吸能力好、维护使用方便、排量大。自吸泵采用轴向回液的泵体结构，泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以混合, 在离心力的作用下，液体夹带着气体向涡卷室外缘流动、在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环，气液混合体通过扩散管进入气液分离室。此时由于流速突然降低，较轻的气体从混合气液中被分离出来.气体通过泵体吐出口继续上升排出，脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少.直到吸尽气体，完成自吸过程，泵便投入正常作业。管路中不需安装底阀，工作前只需要保留泵体内储有定量引液即可，因此简化了管路，改善了工作条件。
适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、农业生产、抢险救助、农业排灌、喷灌、石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水；可吸排含有大颗粒固体和长纤维杂质液体、市政排污工程、河塘养殖、纤维、浆料和混合悬浮等。
产品型号
性能参数
|
型号 |
流量Q |
扬程 |
电机功率 |
转速 |
|
25ZWPB8-15 |
8 |
15 |
1.5 |
2900 |
|
32ZWPB10-20 |
10 |
20 |
2.2 |
2900 |
|
32ZWPB20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZWPB20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZWPB10-20 |
10 |
20 |
2.2 |
2900 |
|
40ZWPB15-30 |
15 |
30 |
3 |
2900 |
|
50ZWPB10-20 |
10 |
20 |
2.2 |
2900 |
|
50ZWPB20-12 |
20 |
12 |
2.2 |
2900 |
|
50ZWPB15-30 |
15 |
30 |
3 |
2900 |
|
65ZWPB30-18 |
30 |
18 |
4 |
1450 |
|
65ZWPB20-30 |
20 |
30 |
5.5 |
2900 |
|
65ZWPB15-30 |
15 |
30 |
3 |
2900 |
|
65ZWPB20-14 |
20 |
14 |
2.2 |
2900 |
|
65ZWPB25-40 |
25 |
40 |
7.5 |
2900 |
|
65ZWPB30-50 |
30 |
50 |
11 |
2900 |
|
80ZWPB40-16 |
40 |
16 |
4 |
1450 |
|
80ZWPB40-50 |
40 |
50 |
18.5 |
2900 |
|
80ZWPB65-25 |
65 |
25 |
7.5 |
2900 |
|
80ZWPB80-35 |
80 |
35 |
15 |
2900 |
|
80ZWPB50-60 |
50 |
60 |
22 |
2900 |
|
100ZWPB100-15 |
100 |
15 |
7.5 |
1450 |
|
100ZWPB80-20 |
80 |
20 |
7.5 |
1450 |
|
100ZWPB100-20 |
100 |
20 |
11 |
1450 |
|
100ZWPB100-30 |
100 |
30 |
22 |
2900 |
|
100ZWPB80-60 |
80 |
60 |
37 |
2900 |
|
100ZWPB80-80 |
80 |
80 |
45 |
2900 |
|
125ZWPB120-20 |
120 |
20 |
15 |
1450 |
|
125ZWPB200-15 |
200 |
15 |
15 |
1450 |
|
150ZWPB200-15 |
200 |
15 |
15 |
1450 |
|
150ZWPB250-25 |
250 |
25 |
45 |
2900 |
|
200ZWPB280-14 |
280 |
14 |
22 |
1450 |
|
200ZWPB300-18 |
300 |
18 |
37 |
1450 |
|
200ZWPB280-28 |
280 |
28 |
55 |
1450 |
|
250ZWPB420-20 |
420 |
20 |
55 |
1450 |
|
300ZWPB800-14 |
800 |
14 |
55 |
1450 |
