产品概述

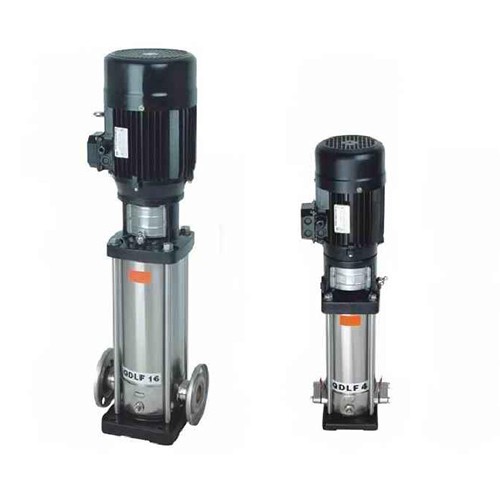

CDLF型立式不锈钢轻型多级离心泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,轴瓦、轴套采用硬质合金,轴封采用耐磨机械密封,无泄漏、用于轻度腐蚀性介质;电机采用铝外壳、进口轴承、结构紧凑、运行平稳、低噪音、体积小、重量轻、检修安装方便。进水口与出水口位于泵座同一水平线上,直接安装管路当中;采用标准电机、可加配智能保护器,对泵干转、缺相、过载等进行保护。使用温度范围:-15℃-+120℃。
适用于稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质、矿泉水、软化水、纯水、水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压;流程水系统、清洗系统、高压冲洗系统、消防系统;冷确和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送;超滤系统、蒸馏系统、分离器和游泳池的水处理系统;农田灌溉、喷灌、滴灌;轻油和其它轻化工介质;泵材料为不锈钢材质,可抽送轻度腐蚀性介质。
产品概述
CDL F 8 - 20 / 1 - P
CDL --- 轻型立式非自吸多级离心泵系列
F ---(普通型略)过流部件为标准不锈钢
8 --- 额定流量(m3/h)
20 --- 级数*10
1 --- 叶轮数量
P --- 管路联接
性能参数
型号 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
汽蚀余量 |
高度 |
重量 |
25CDLF2-20 |
2 |
15 |
72 |
2900 |
0.37 |
1.8 |
445 |
20 |
25CDLF2-30 |
2 |
22 |
72 |
2900 |
0.37 |
1.8 |
463 |
20 |
25CDLF2-40 |
2 |
30 |
72 |
2900 |
0.55 |
1.8 |
481 |
20 |
25CDLF2-50 |
2 |
37 |
72 |
2900 |
0.55 |
1.8 |
499 |
20 |
25CDLF2-60 |
2 |
45 |
74 |
2900 |
0.75 |
1.8 |
522 |
20 |
25CDLF2-70 |
2 |
52 |
74 |
2900 |
0.75 |
1.8 |
540 |
25 |
25CDLF2-80 |
2 |
60 |
74 |
2900 |
1.1 |
1.8 |
548 |
25 |
25CDLF2-90 |
2 |
67 |
76 |
2900 |
1.1 |
1.8 |
596 |
25 |
25CDLF2-100 |
2 |
75 |
76 |
2900 |
1.1 |
1.8 |
614 |
30 |
25CDLF2-110 |
2 |
82 |
76 |
2900 |
1.1 |
1.8 |
632 |
30 |
25CDLF2-120 |
2 |
90 |
76 |
2900 |
1.5 |
1.8 |
650 |
30 |
25CDLF2-130 |
2 |
97 |
82 |
2900 |
1.5 |
1.8 |
685 |
35 |
25CDLF2-140 |
2 |
105 |
82 |
2900 |
1.5 |
1.8 |
703 |
35 |
25CDLF2-150 |
2 |
112 |
82 |
2900 |
1.5 |
1.8 |
721 |
35 |
25CDLF2-160 |
2 |
120 |
82 |
2900 |
1.5 |
1.8 |
759 |
35 |
25CDLF2-170 |
2 |
127 |
82 |
2900 |
1.5 |
1.8 |
777 |
40 |
25CDLF2-180 |
2 |
135 |
84 |
2900 |
2.2 |
1.8 |
795 |
40 |
25CDLF2-190 |
2 |
142 |
84 |
2900 |
2.2 |
1.8 |
813 |
40 |
25CDLF2-200 |
2 |
150 |
84 |
2900 |
2.2 |
1.8 |
831 |
40 |
25CDLF2-210 |
2 |
157 |
84 |
2900 |
2.2 |
1.8 |
849 |
40 |
25CDLF2-220 |
2 |
165 |
84 |
2900 |
2.2 |
1.8 |
867 |
45 |
25CDLF2-230 |
2 |
172 |
84 |
2900 |
3 |
1.5 |
918 |
45 |
25CDLF2-240 |
2 |
180 |
84 |
2900 |
3 |
1.8 |
936 |
45 |
25CDLF2-250 |
2 |
187 |
84 |
2900 |
3 |
1.8 |
945 |
50 |
25CDLF2-260 |
2 |
195 |
86 |
2900 |
3 |
1.8 |
972 |
50 |
型号 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
汽蚀余量 |
高度 |
重量 |
32CDLF4-20 |
4 |
16 |
72 |
2900 |
0.37 |
1.8 |
460 |
20 |
32CDLF4-30 |
4 |
24 |
72 |
2900 |
0.55 |
1.8 |
490 |
20 |
32CDLF4-40 |
4 |
32 |
74 |
2900 |
0.75 |
1.8 |
520 |
20 |
32CDLF4-50 |
4 |
40 |
76 |
2900 |
1.1 |
1.8 |
570 |
20 |
32CDLF4-60 |
4 |
48 |
76 |
2900 |
1.1 |
1.8 |
595 |
20 |
32CDLF4-70 |
4 |
56 |
76 |
2900 |
1.5 |
1.8 |
640 |
25 |
32CDLF4-80 |
4 |
64 |
82 |
2900 |
1.5 |
1.8 |
665 |
25 |
32CDLF4-90 |
4 |
72 |
82 |
2900 |
2.2 |
1.8 |
715 |
30 |
32CDLF4-100 |
4 |
80 |
84 |
2900 |
2.2 |
1.8 |
740 |
30 |
32CDLF4-110 |
4 |
88 |
84 |
2900 |
2.2 |
1.8 |
765 |
30 |
32CDLF4-120 |
4 |
96 |
84 |
2900 |
2.2 |
1.8 |
795 |
30 |
32CDLF4-130 |
4 |
104 |
84 |
2900 |
3 |
1.8 |
860 |
35 |
32CDLF4-140 |
4 |
112 |
84 |
2900 |
3 |
1.8 |
885 |
35 |
32CDLF4-150 |
4 |
120 |
84 |
2900 |
3 |
1.8 |
910 |
35 |
32CDLF4-160 |
4 |
128 |
86 |
2900 |
3 |
1.8 |
935 |
35 |
32CDLF4-170 |
4 |
136 |
86 |
2900 |
4 |
1.8 |
1000 |
40 |
32CDLF4-180 |
4 |
144 |
86 |
2900 |
4 |
1.8 |
1025 |
40 |
32CDLF4-190 |
4 |
152 |
87 |
2900 |
4 |
1.8 |
1050 |
40 |
32CDLF4-200 |
4 |
160 |
87 |
2900 |
4 |
1.8 |
1075 |
40 |
32CDLF4-210 |
4 |
168 |
87 |
2900 |
4 |
1.8 |
1100 |
45 |
32CDLF4-220 |
4 |
176 |
87 |
2900 |
4 |
1.8 |
1130 |
45 |
型号 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
汽蚀余量 |
高度 |
重量 |
40CDLF8-20 |
8 |
18 |
74 |
2900 |
0.75 |
2.3 |
575 |
25 |
40CDLF8-30 |
8 |
27 |
76 |
2900 |
1.1 |
2.3 |
625 |
30 |
40CDLF8-40 |
8 |
36 |
82 |
2900 |
1.5 |
2.3 |
665 |
30 |
40CDLF8-50 |
8 |
45 |
84 |
2900 |
2.2 |
2.3 |
715 |
40 |
40CDLF8-60 |
8 |
54 |
84 |
2900 |
2.2 |
2.3 |
745 |
40 |
40CDLF8-70 |
8 |
63 |
84 |
2900 |
3 |
2.3 |
810 |
45 |
40CDLF8-80 |
8 |
72 |
86 |
2900 |
3 |
2.3 |
840 |
45 |
40CDLF8-90 |
8 |
81 |
86 |
2900 |
4 |
2.3 |
905 |
55 |
40CDLF8-100 |
8 |
90 |
87 |
2900 |
4 |
2.3 |
935 |
55 |
40CDLF8-110 |
8 |
99 |
87 |
2900 |
4 |
2.3 |
965 |
55 |
40CDLF8-120 |
8 |
108 |
87 |
2900 |
4 |
2.3 |
995 |
55 |
40CDLF8-130 |
8 |
117 |
87 |
2900 |
5.5 |
2.3 |
1100 |
80 |
40CDLF8-140 |
8 |
126 |
88.5 |
2900 |
5.5 |
2.3 |
1130 |
80 |
40CDLF8-150 |
8 |
135 |
88.5 |
2900 |
5.5 |
2.3 |
1160 |
80 |
40CDLF8-160 |
8 |
144 |
88.5 |
2900 |
5.5 |
2.3 |
1190 |
80 |
40CDLF8-170 |
8 |
153 |
88.5 |
2900 |
7.5 |
2.3 |
1220 |
90 |
40CDLF8-180 |
8 |
162 |
89 |
2900 |
7.5 |
2.3 |
1250 |
90 |
40CDLF8-190 |
8 |
171 |
89 |
2900 |
7.5 |
2.3 |
1280 |
90 |
40CDLF8-200 |
8 |
180 |
89 |
2900 |
7.5 |
2.3 |
1310 |
95 |
型号 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
汽蚀余量 |
高度 |
重量 |
50CDLF16-20 |
16 |
24 |
84 |
2900 |
2.2 |
4.6 |
665 |
40 |
50CDLF16-30 |
16 |
36 |
86 |
2900 |
3 |
4.6 |
745 |
50 |
50CDLF16-40 |
16 |
48 |
86 |
2900 |
4 |
4.6 |
825 |
55 |
50CDLF16-50 |
16 |
60 |
88.5 |
2900 |
5.5 |
4.6 |
945 |
70 |
50CDLF16-60 |
16 |
72 |
88.5 |
2900 |
5.5 |
4.6 |
990 |
75 |
50CDLF16-70 |
16 |
84 |
89 |
2900 |
7.5 |
4.6 |
1035 |
80 |
50CDLF16-80 |
16 |
96 |
89 |
2900 |
7.5 |
4.6 |
1080 |
80 |
50CDLF16-90 |
16 |
108 |
89 |
2900 |
11 |
4.6 |
1255 |
140 |
50CDLF16-100 |
16 |
120 |
92.5 |
2900 |
11 |
4.6 |
1310 |
140 |
50CDLF16-110 |
16 |
132 |
92.5 |
2900 |
11 |
4.6 |
1365 |
145 |
50CDLF16-120 |
16 |
144 |
92.5 |
2900 |
11 |
4.6 |
1420 |
145 |
50CDLF16-130 |
16 |
156 |
92.5 |
2900 |
15 |
4.6 |
1545 |
150 |
50CDLF16-140 |
16 |
168 |
92.5 |
2900 |
15 |
4.6 |
1600 |
165 |
