产品概述

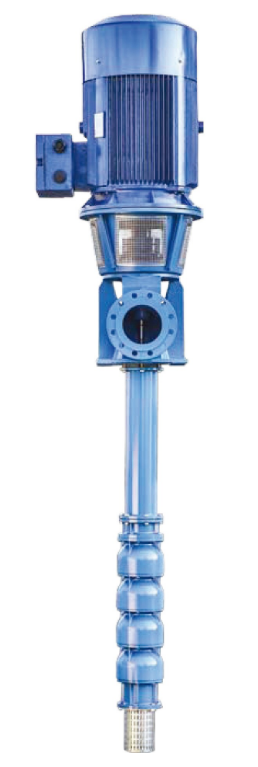

长轴深井泵系抽水、排水设备由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成的立式长轴泵。介质温度不超过40℃,固体物含量(按重量计)不大于0.01%,酸碱率PH值6.5~8.5,硫化氢含量不大于1.5mg/l,不含有任何油类。(使用在深井中时,井筒应正直,不允许有双向弯曲。)正确选用深井泵可延长泵、电机、水井的使用寿命。
适用于水电站(检修、渗漏用泵等)、火电厂(工业、生活、消防用泵等)、钢铁厂(铁皮坑用泵等)矿山、自来水厂、农业灌溉、市政等行业。
产品型号
300 RJC 120 – 180
300 --- 出水口径(mm)
RJC --- 长轴深井泵
120 --- 流量(m3/h)
180 --- 扬程(m)
性能范围
流量Q:20~2000m3/h
扬程H:20~300
功率N:4~900KW
转速n:2940、1460、980 r/min
结构简介
长轴深井泵由三大部分组成:即工作部分、扬水管部分、井上部分。
1. 工作部分
本部分由工作部件和滤水器部件组成。工作部件由导流壳、叶轮、锥形套、壳轴承和叶轮轴等零件组成。叶轮为封闭式结构。壳体之间用螺栓联接。在导流壳和叶轮上可配耐磨环。
2. 扬水管部分
本部分由扬水管、传动轴、联轴器和支架部件等组成。扬水管用法兰或管螺纹联接。传动轴材料为45#钢或不锈钢,当传动轴轴承部位磨损后,如果是螺纹连接的扬水管,可调换二根短扬水管的安装位置,即可再次使用。如果是法兰连接的扬水管,可调换传动轴上下方向,即可再次使用。螺纹连接扬水管的深井泵在泵座与上端的扬水管的连接处配有特制的锁紧环,可防止扬水管脱落事故。
3. 井上部分
本部分由泵座部件、深井泵专用电动机(超过400Kw时,是专为深井泵设计的普通立式电机)、电机轴、联轴器等部件组成。可选配电控箱、出口短管、进排气阀、压力表、止回阀、闸阀和橡胶或不锈钢伸缩节。
