产品概述

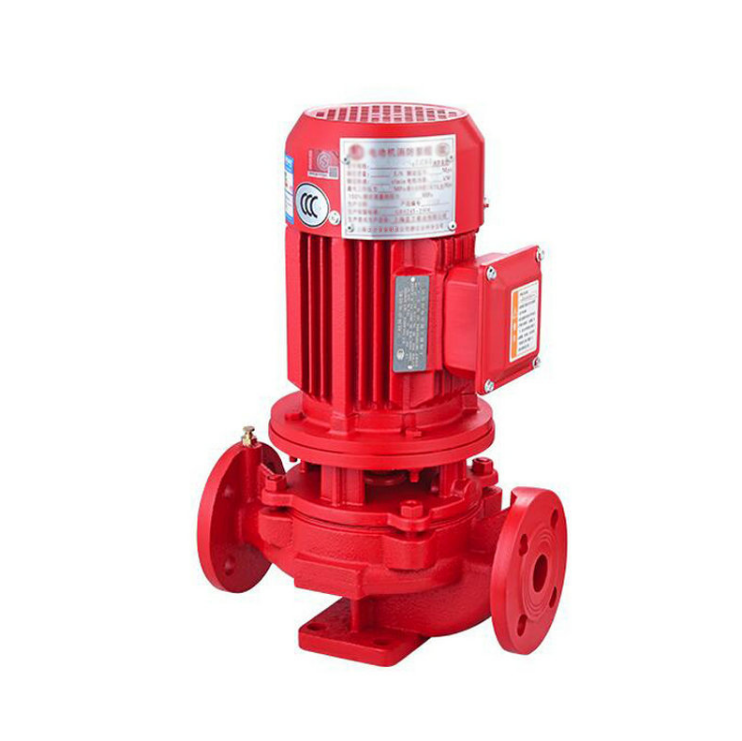

XBD-L型立式单级单吸消防泵系立式消防泵,供输送不含固体颗粒的清水及物理化学性质类似于水的液体,用于消防系统增压送水。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25Mpa,配套功率范围为1.5~200KW,口径范围为φ50~φ200mm。
产品用途
适用于消防系统管道增压送水,工业和城市给排水、高层建筑送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
产品型号
XBD 3.2 / 5 - 65 L - 160 A
XBD --- 消防泵组代号
3.2 --- 设计压力(1/10MPa)
5 ---设计流量(L/S)
65 --- 进出口直径(mm)
L --- 结构为立式
160 --- 叶轮名义直径(mm)
A --- 叶轮切割
性能参数
型 号
流量
(L/s)
压力
(MPa)
效率
(%)
电机功率(KW)
转速
(r/min)
汽蚀余量(m)
XBD2.1/5-65L
5
0.21
68
3
2900
2.5
XBD1.7/5-65L
5
0.17
66
2.2
2900
2.5
XBD3.4/5-65L
5
0.34
63
4
2900
2.5
XBD2.9/5-65L
5
0.29
62
4
2900
2.5
XBD2.5/5-65L
5
0.25
58
3
2900
2.5
XBD5.2/5-65L
5
0.52
58
7.5
2900
2.5
XBD4.5/5-65L
5
0.45
57
7.5
2900
2.5
XBD3.9/5-65L
5
0.39
55
5.5
2900
2.5
XBD8.2/5-65L
5
0.82
50
15
2900
2.5
XBD7.1/5-65L
5
0.71
50
11
2900
2.5
XBD6.0/5-65L
5
0.6
49
11
2900
2.5
XBD12.7/5-65L
5
1.27
40
30
2900
2.5
XBD11.4/5-65L
5
1.14
40
22
2900
2.5
XBD10.2/5-65L
5
1.02
39
18.5
2900
2.5
XBD8.5/5-65L
5
0.85
38
15
2900
2.5
XBD2.2/10-80L
10
0.22
72.5
5.5
2900
3
XBD1.7/10-80L
10
0.17
71
4
2900
3
XBD3.2/10-80L
10
0.32
71
7.5
2900
3
XBD2.9/10-80L
10
0.29
70
7.5
2900
3
XBD2.5/10-80L
10
0.25
69
5.5
2900
3
XBD5.3/10-80L
10
0.53
67
15
2900
3
XBD4.6/10-80L
10
0.46
66
11
2900
3
XBD3.9/10-80L
10
0.39
65
7.5
2900
3
XBD8.3/10-80L
10
0.83
59
22
2900
3
XBD7.1/10-80L
10
0.71
59
18.5
2900
3
XBD6.1/10-80L
10
0.61
58
15
2900
3
XBD12.7/10-80L
10
1.27
54
37
2900
3
XBD11.2/10-80L
10
1.12
54
30
2900
3
XBD10.1/10-80L
10
1.01
53
30
2900
3
XBD8.6/10-80L
10
0.86
51
22
2900
3
XBD15.5/10-80L
10
1.55
66
55
2900
3
XBD14.5/10-80L
10
1.45
65
45
2900
3
XBD13.6/10-80L
10
1.36
63
37
2900
3
XBD1.9/15-80L
15
0.19
72.5
5.5
2900
3
XBD1.4/15-80L
15
0.14
71
4
2900
3
XBD3.0/15-80L
15
0.3
71
7.5
2900
3
XBD2.6/15-80L
15
0.26
70
7.5
2900
3
XBD2.1/15-80L
15
0.21
69
5.5
2900
3
XBD4.9/15-80L
15
0.49
67
15
2900
3
XBD4.2/15-80L
15
0.42
66
11
2900
3
XBD3.5/15-80L
15
0.35
65
7.5
2900
3
XBD7.9/15-80L
15
0.79
59
22
2900
3
XBD6.6/15-80L
15
0.66
59
18.5
2900
3
