产品概述

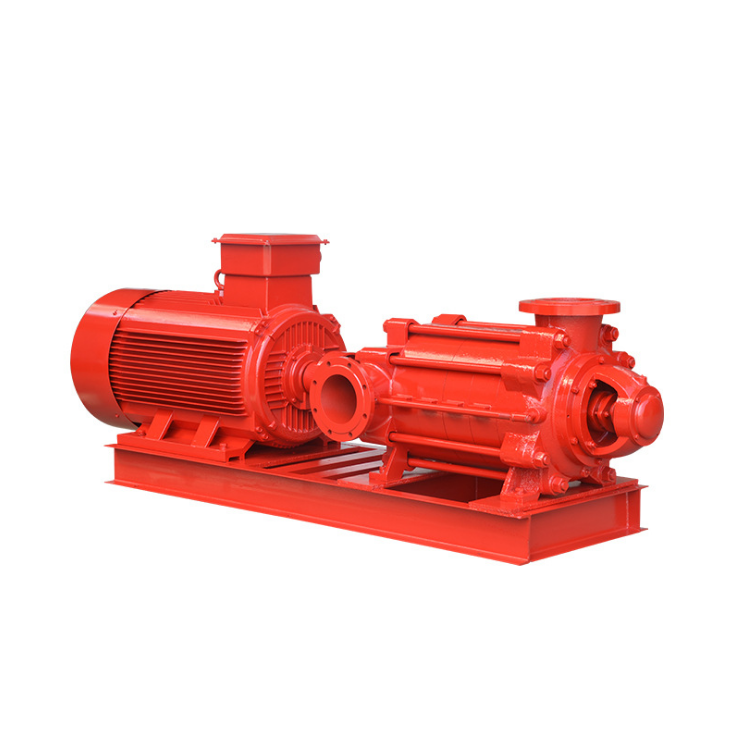

XBD-W卧式多级消防泵系卧式、单吸多级、分段式结构的节能产品。其性能参数及技术指标符合有关标准,效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等。全系列共有5个品种40个规格,其性能范围额定流量为5～40L/s,压力范围为0.18～2.0MPa,配套功率范围为2.2～180kW,口径范围为φ50～φ150mm。供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。
产品用途
适用于消防管道增压送水，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
型号意义
XBD5.8/20-100W
XBD – 消防泵组代号
5.8 – 设计压力（1/10MPa）
20 – 设计流量（L/S）
100 – 进出口直径（mm）
W – 结构为卧式
性能参数
|
型 号 |
流量 |
压力 |
转速 |
效率 |
功率 |
汽蚀余量 |
|
XBD1.8/5-50W |
5 |
0.18 |
1450 |
65 |
2.2 |
3.2 |
|
XBD2.7/5-50W |
5 |
0.27 |
1450 |
65 |
3 |
3.2 |
|
XBD3.6/5-50W |
5 |
0.36 |
1450 |
65 |
4 |
3.2 |
|
XBD4.5/5-50W |
5 |
0.45 |
1450 |
65 |
5.5 |
3.2 |
|
XBD5.4/5-50W |
5 |
0.54 |
1450 |
65 |
5.5 |
3.2 |
|
XBD6.3/5-50W |
5 |
0.63 |
1450 |
65 |
7.5 |
3.2 |
|
XBD7.2/5-50W |
5 |
0.72 |
1450 |
65 |
7.5 |
3.2 |
|
XBD8.1/5-50W |
5 |
0.81 |
1450 |
65 |
7.5 |
3.2 |
|
XBD2.3/10-75W |
10 |
023 |
1450 |
68 |
5.5 |
3.0 |
|
XBD3.4/10-75W |
10 |
0.34 |
1450 |
68 |
7.5 |
3.0 |
|
XBD4.6/10-75W |
10 |
0.46 |
1450 |
68 |
11 |
3.0 |
|
XBD5.5/10-75W |
10 |
0.55 |
1450 |
68 |
11 |
3.0 |
|
XBD6.9/10-75W |
10 |
0.69 |
1450 |
68 |
15 |
3.0 |
|
XBD8.0/10-75W |
10 |
0.80 |
1450 |
68 |
15 |
3.0 |
|
XBD9.2/10-75W |
10 |
0.92 |
1450 |
68 |
18.5 |
3.0 |
|
XBD10.3/10-75W |
10 |
1.03 |
1450 |
68 |
18.5 |
3.0 |
|
XBD2.9/20-100W |
20 |
0.29 |
1450 |
72 |
11 |
3.5 |
|
XBD4.3/20-100W |
20 |
0.43 |
1450 |
72 |
15 |
3.5 |
|
XBD5.8/20-100W |
20 |
0.58 |
1450 |
72 |
22 |
3.5 |
|
XBD7.2/20-100W |
20 |
0.72 |
1450 |
72 |
30 |
3.5 |
|
XBD8.6/20-100W |
20 |
0.86 |
1450 |
72 |
30 |
3.5 |
|
XBD10.1/20-100W |
20 |
1.01 |
1450 |
72 |
37 |
3.5 |
|
XBD11.5/2W0-100W |
20 |
1.15 |
1450 |
72 |
45 |
3.5 |
|
XBD13.0/20-100W |
20 |
1.30 |
1450 |
72 |
45 |
3.5 |
|
XBD4.2/25-125W |
25 |
0.42 |
1450 |
73 |
22 |
3.5 |
|
XBD6.3/25-125W |
25 |
0.63 |
1450 |
73 |
30 |
3.5 |
|
XBD8.4/25-125W |
25 |
0.84 |
1450 |
73 |
45 |
3.5 |
|
XBD10.5/25-125W |
25 |
1.05 |
1450 |
73 |
55 |
3.5 |
|
XBD12.6/25-125W |
25 |
1.26 |
1450 |
73 |
75 |
3.5 |
|
XBD14.7/25-125W |
25 |
1.47 |
1450 |
73 |
75 |
3.5 |
|
XBD16.8/25-125W |
25 |
1.68 |
1450 |
73 |
90 |
3.5 |
|
XBD18.9/25-125W |
25 |
1.89 |
1450 |
73 |
90 |
3.5 |
|
XBD5.8/45-150W |
25 |
0.58 |
1450 |
73 |
45 |
3.0 |
|
XBD8.7/45-150W |
25 |
0.87 |
1450 |
73 |
75 |
3.0 |
|
XBD11.6/45-150W |
25 |
1.16 |
1450 |
73 |
90 |
3.0 |
|
XBD14.5/45-150W |
25 |
1.45 |
1450 |
73 |
110 |
3.0 |
|
XBD17.4/45-150W |
25 |
1.74 |
1450 |
73 |
135 |
3.0 |
|
XBD20.3/45/150W |
25 |
2.03 |
1450 |
73 |
155 |
3.0 |
|
XBD23.2/45-150W |
25 |
2.32 |
1450 |
73 |
180 |
3.0 |
|
XBD26.1/45-150W |
25 |
2.61 |
1450 |
73 |
180 |
3.0 |
