产品概述

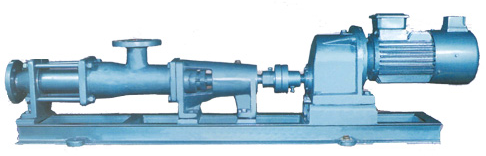

齿轮减速螺杆泵系G型单螺杆泵配上齿轮减速电机,也称为转子式容积泵。主要工作部件是偏心螺杆(转子)和固定的衬套(定子);具有自吸功能,零件少、结构简单紧凑、体积小、装拆维修简单。能输送清水、污水,粘度较高的介质;固浆料、工业废水、泥浆、灰泥等高磨损性介质。采用齿轮减速机减小泵的转速,以达到减少泵轴、定子的磨损,延长泵的使用寿命。
产品型号
FG 35 - 1 - Y
F —— 泵体和内零件材料全部为不锈钢,无字母泵体为铸铁其内部零件材料为不锈钢
G —— 单螺杆泵
35 —— 螺杆名义直径
1 —— 一级泵
2 —— 二级泵
Y —— 齿轮减速机(无表示电动机直联;B背包式皮带轮传动;T电磁调速电机;M无级变速机)
性能参数
单级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数
型号 |
压力0.3Mpa |
压力0.6Mpa |
可调转数 |
||||||
转数 |
流量 |
电动机 |
转数 |
流量 |
电动机 |
转数 |
流量 |
电动机 |
|
G20-1 |
960 |
0.96 |
0.75-6级 |
960 |
0.8 |
0.75-6级 |
125~1250 |
0.1~1.5 |
1.1 |
720 |
0.8 |
0.55-8级 |
720 |
0.5 |
0.75-8级 |
||||
510 |
0.4 |
0.55-4级/齿轮箱 |
510 |
0.3 |
0.75-4级/齿轮箱 |
||||
G25-1 |
960 |
2.4 |
0.75-6级 |
960 |
2 |
1.5-6级 |
125~1250 |
0.1~3 |
1.5 |
720 |
1.5 |
0.55-8级 |
720 |
1.27 |
1.1-8级 |
||||
510 |
1.08 |
0.55-4级/齿轮箱 |
510 |
0.9 |
1.1-4级/齿轮箱 |
||||
G30-1 |
960 |
3.6 |
1.5-6级 |
960 |
3 |
2.2-6级 |
125~1250 |
0.2~4 |
2.2 |
720 |
2.28 |
1.1-8级 |
720 |
1.9 |
1.5-8级 |
||||
510 |
1.63 |
1.1-4级/齿轮箱 |
510 |
1.35 |
1.5-4级/齿轮箱 |
||||
G35-1 |
720 |
4.8 |
2.2-8级 |
720 |
4.04 |
3-8级 |
125~890 |
0.3~5 |
3 |
510 |
3.36 |
1.5-4级/齿轮箱 |
510 |
2.8 |
2.2-4级/齿轮箱 |
||||
380 |
1.92 |
1.1-4级/齿轮箱 |
380 |
1.60 |
1.5-4级/齿轮箱 |
||||
G40-1 |
510 |
6.8 |
2.2-4级/齿轮箱 |
510 |
5.6 |
3-4级/齿轮箱 |
125~890 |
0.3~10 |
4 |
380 |
5.1 |
1.5-4级/齿轮箱 |
380 |
4 |
2.2-4级/齿轮箱 |
||||
252 |
2.65 |
1.1-6级/齿轮箱 |
252 |
2.2 |
1.5-6级/齿轮箱 |
||||
G50-1 |
510 |
13.8 |
4-4级/齿轮箱 |
510 |
11.5 |
5.5-4级/齿轮箱 |
80~750 |
1~18 |
5.5 |
380 |
10.2 |
4-4级/齿轮箱 |
380 |
7.5 |
5.5-4级/齿轮箱 |
||||
252 |
5.6 |
3-6级/齿轮箱 |
252 |
4.4 |
5.5-6级/齿轮箱 |
||||
G60-1 |
510 |
20.8 |
7.5-4级/齿轮箱 |
510 |
16 |
11-4级/齿轮箱 |
63~630 |
1~20 |
11 |
380 |
15.6 |
7.5-4级/齿轮箱 |
380 |
12 |
11-4级/齿轮箱 |
||||
252 |
7.8 |
5.5-6级/齿轮箱 |
252 |
6 |
7.5-6级/齿轮箱 |
||||
G70-1 |
510 |
26 |
11-4级/齿轮箱 |
510 |
20 |
11-4级/齿轮箱 |
56~560 |
1~22 |
11 |
380 |
17 |
7.5-4级/齿轮箱 |
380 |
13 |
11-4级/齿轮箱 |
||||
252 |
9.1 |
7.5-6级/齿轮箱 |
252 |
7 |
7.5-6级/齿轮箱 |
||||
G85-1 |
380 |
32 |
11-4级/齿轮箱 |
380 |
25 |
15-4级/齿轮箱 |
37~370 |
2~24 |
15 |
252 |
21 |
7.5-6级/齿轮箱 |
252 |
16 |
11-6级/齿轮箱 |
||||
189 |
11 |
5.5-8级/齿轮箱 |
189 |
8 |
11-8级/齿轮箱 |
||||
G105-1 |
380 |
80 |
15-4级/齿轮箱 |
380 |
65 |
22-4级/齿轮箱 |
29~290 |
3~50 |
22 |
252 |
44 |
15-6级/齿轮箱 |
252 |
34 |
22-6级/齿轮箱 |
||||
189 |
29 |
11-8级/齿轮箱 |
189 |
22 |
15-8级/齿轮箱 |
||||
G135-1 |
380 |
132 |
37-4级/齿轮箱 |
380 |
120 |
45-4级/齿轮箱 |
18~180 |
3~56 |
45 |
252 |
95 |
30-6级/齿轮箱 |
252 |
80 |
37-6级/齿轮箱 |
||||
189 |
65 |
18.5-6级/齿轮箱 |
189 |
53 |
30-8级/齿轮箱 |
产品用途
环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,油水分离器,板框压滤机等设备。
船舶工业:轮底清洗、油水、油渣、油污水等介质的输送。
石油工业:输送原油、医药、日化、各种粘调浆、乳化液、各种软膏化装品等的输送。
食品罐头业:各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
酿造业:各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。
建筑工业:水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。
采矿工业:矿井内的含固体颗粒的地下和污浆水等排送到地面。
化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂。
印刷造纸工业:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料的输送。
