产品概述

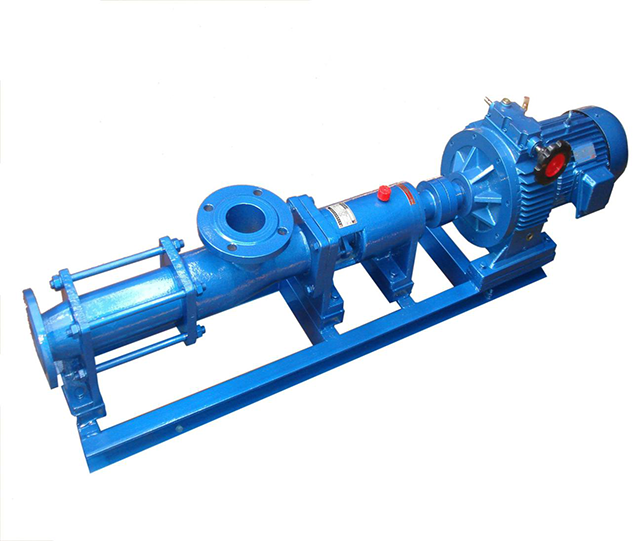

无级调速螺杆泵(无级调速功能)利用电机来调节转速,为了调节水泵的流量、压力、达到用户所需要参数值。主要工作部件是偏心螺杆(转子)和固定的衬套(定子);可输送中性或腐蚀性的液体、洁净的或磨损性的液体、含有气体或易产生气泡的液体、高粘度或低粘度的液体,包括含有纤维和固体物质的液体等。其流量与转速成线性关系,通过减速机或无级调速机来降低转速,使转速保持在每分三百转以下较为合理的范围内,使用寿命长。
产品型号
G 35 - 1 - M
G —— 单螺杆泵
35 —— 螺杆名义直径
1 —— 一级泵
2 —— 二级泵
M —— 无级变速机(无表示电动机直联;Y齿轮减速机;T电磁调速电机;B背包式皮带轮传动)
性能参数
单级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数
型号 |
压力0.3Mpa |
压力0.6Mpa |
可调转数 |
||||||
转数 |
流量 |
电动机 |
转数 |
流量 |
电动机 |
转数 |
流量 |
电动机 |
|
G20-1 |
960 |
0.96 |
0.75-6级 |
960 |
0.8 |
0.75-6级 |
125~1250 |
0.1~1.5 |
1.1 |
720 |
0.8 |
0.55-8级 |
720 |
0.5 |
0.75-8级 |
||||
510 |
0.4 |
0.55-4级/齿轮箱 |
510 |
0.3 |
0.75-4级/齿轮箱 |
||||
G25-1 |
960 |
2.4 |
0.75-6级 |
960 |
2 |
1.5-6级 |
125~1250 |
0.1~3 |
1.5 |
720 |
1.5 |
0.55-8级 |
720 |
1.27 |
1.1-8级 |
||||
510 |
1.08 |
0.55-4级/齿轮箱 |
510 |
0.9 |
1.1-4级/齿轮箱 |
||||
G30-1 |
960 |
3.6 |
1.5-6级 |
960 |
3 |
2.2-6级 |
125~1250 |
0.2~4 |
2.2 |
720 |
2.28 |
1.1-8级 |
720 |
1.9 |
1.5-8级 |
||||
510 |
1.63 |
1.1-4级/齿轮箱 |
510 |
1.35 |
1.5-4级/齿轮箱 |
||||
G35-1 |
720 |
4.8 |
2.2-8级 |
720 |
4.04 |
3-8级 |
125~890 |
0.3~5 |
3 |
510 |
3.36 |
1.5-4级/齿轮箱 |
510 |
2.8 |
2.2-4级/齿轮箱 |
||||
380 |
1.92 |
1.1-4级/齿轮箱 |
380 |
1.60 |
1.5-4级/齿轮箱 |
||||
G40-1 |
510 |
6.8 |
2.2-4级/齿轮箱 |
510 |
5.6 |
3-4级/齿轮箱 |
125~890 |
0.3~10 |
4 |
380 |
5.1 |
1.5-4级/齿轮箱 |
380 |
4 |
2.2-4级/齿轮箱 |
||||
252 |
2.65 |
1.1-6级/齿轮箱 |
252 |
2.2 |
1.5-6级/齿轮箱 |
||||
G50-1 |
510 |
13.8 |
4-4级/齿轮箱 |
510 |
11.5 |
5.5-4级/齿轮箱 |
80~750 |
1~18 |
5.5 |
380 |
10.2 |
4-4级/齿轮箱 |
380 |
7.5 |
5.5-4级/齿轮箱 |
||||
252 |
5.6 |
3-6级/齿轮箱 |
252 |
4.4 |
5.5-6级/齿轮箱 |
||||
G60-1 |
510 |
20.8 |
7.5-4级/齿轮箱 |
510 |
16 |
11-4级/齿轮箱 |
63~630 |
1~20 |
11 |
380 |
15.6 |
7.5-4级/齿轮箱 |
380 |
12 |
11-4级/齿轮箱 |
||||
252 |
7.8 |
5.5-6级/齿轮箱 |
252 |
6 |
7.5-6级/齿轮箱 |
||||
G70-1 |
510 |
26 |
11-4级/齿轮箱 |
510 |
20 |
11-4级/齿轮箱 |
56~560 |
1~22 |
11 |
380 |
17 |
7.5-4级/齿轮箱 |
380 |
13 |
11-4级/齿轮箱 |
||||
252 |
9.1 |
7.5-6级/齿轮箱 |
252 |
7 |
7.5-6级/齿轮箱 |
||||
G85-1 |
380 |
32 |
11-4级/齿轮箱 |
380 |
25 |
15-4级/齿轮箱 |
37~370 |
2~24 |
15 |
252 |
21 |
7.5-6级/齿轮箱 |
252 |
16 |
11-6级/齿轮箱 |
||||
189 |
11 |
5.5-8级/齿轮箱 |
189 |
8 |
11-8级/齿轮箱 |
||||
G105-1 |
380 |
80 |
15-4级/齿轮箱 |
380 |
65 |
22-4级/齿轮箱 |
29~290 |
3~50 |
22 |
252 |
44 |
15-6级/齿轮箱 |
252 |
34 |
22-6级/齿轮箱 |
||||
189 |
29 |
11-8级/齿轮箱 |
189 |
22 |
15-8级/齿轮箱 |
||||
G135-1 |
380 |
132 |
37-4级/齿轮箱 |
380 |
120 |
45-4级/齿轮箱 |
18~180 |
3~56 |
45 |
252 |
95 |
30-6级/齿轮箱 |
252 |
80 |
37-6级/齿轮箱 |
||||
189 |
65 |
18.5-6级/齿轮箱 |
189 |
53 |
30-8级/齿轮箱 |
产品用途
石油工业:稠油输送、油气混输、油水分离和废油回收系统、污水处理、聚合物输送。
化工及制药:各类膏状物、乳状液、悬浮液 、含气、含固液体、不能受搅动和剪切的介质。
环境工程:各种污水输送、脱水污泥输送、絮凝剂及其化学制剂的计量投加、 油水分离及废气脱质。
矿产工程:水煤浆设备与输送、钛白粉、高岭土、碳酸钙等的生产设备、给旋流体、过滤体喂料、化学投加、装料及灌浆、电解液处理。
食品工业:乳制品、果汁、果泥、菜酱、肉糜和调味品、啤酒和酿造。
造纸行业:原料设备、涂布和着色过程、化学计量、 造浆及废水处理。
